Огляд продукту NEXUS
NEXUS - високопродуктивний оптичний трансивер для передачі даних та відео по оптоволокну на відстані до 100 км
🚀 Високошвидкісна передача
- До 155 Мбіт/с (STM-1/Fast Ethernet)
- Стабільна якість сигналу на великих відстанях
📡 Дальність зв'язку
- Доступні версії: 20, 40, 60, 80, 100 км
- По одномодовому волокну
- Мінімальні втрати сигналу
⚡ Універсальне живлення
- 5.5В - 26В (2s-6s акумулятори)
- Споживання до 5Вт
🔧 Прості інтерфейси
- CRSF, CVBS відео, TTL UART
- Оптоволоконний FC конектор
Технічні характеристики
| Параметр | Значення | Опис |
|---|---|---|
| Швидкість передачі | 155 Мбіт/с | STM-1 / Fast Ethernet сумісність |
| Довжини хвиль | TX: 1310 нм RX: 1550 нм | Оптимальні для одномодового волокна |
| Дальність | 20, 40, 60, 80, 100 км | Одномодове волокно 9/125 μm |
| Розміри | 50×30×8.5 мм | Компактний форм-фактор |
| Вага | 12 г | Легкий для авіаційних застосувань |
| Робоча температура | -40°C ~ +85°C | Промисловий температурний діапазон |
| Клас лазера | Class I (IEC 60825) | Безпечний для очей |
Ключові особливості
🛡 Надійність
Промисловий температурний діапазон -40°C до +85°C. Стійкість до вібрацій та ударів.
🔌 Універсальність
Підтримка CRSF інтерфейсу для FPV систем та CVBS відео. TTL UART для інтеграції з мікроконтролерами.
⚡ Енергоефективність
Низьке споживання до 5Вт. Сумісність з акумуляторами 2s-6s (5.5В-26В).
📊 Моніторинг стану
4 світлодіодні індикатори: живлення, оптичне з'єднання, відеосигнал, передача даних.
🔒 Безпека
Лазер Class I (безпечний для очей). RoHS сумісність. Захист від перенапруги.
🚀 Простота установки
Компактні розміри, легка вага, стандартні конектори FC та MX-SH1.0mm-5P.
Індикатори стану пристрою
NEXUS обладнаний 4 світлодіодними індикаторами для моніторингу стану системи:
| Індикатор | Опис |
|---|---|
| 💡 Живлення | Індикація подачі електроживлення на модуль |
| 🔗 Оптичне з'єднання | Стан оптоволоконного підключення |
| 📺 Відеосигнал | Наявність та якість CVBS відеосигналу |
| 📡 Передача даних | Активність передачі CRSF даних |
Схема підключення
Інтерфейси підключення:
MX-SH1.0mm-5P роз'єм:
- CRSF інтерфейс для керування
- CVBS відео вхід/вихід
- Живлення +5.5В...+26В
- Земля (GND)
FC оптичний конектор:
- Одномодове волокно 9/125 μm
- Максимальна довжина до 100 км
Сфери застосування
🚁 FPV дрони
Передача HD відео та керуючих сигналів на великі відстані без перешкод
🏭 Промисловість
Системи керування PLC, SCADA, промислові мережі Ethernet
🛡 Безпека
Системи відеоспостереження, охоронні комплекси
📡 Телекомунікації
SONET/SDH лінки, оптичні медіаконвертори
🌐 IoT системи
Телеметрія на великі відстані, розумні міста
✈ Авіація
Бортові системи зв'язку, наземне керування
Переваги оптоволокна:
- Імунітет до електромагнітних перешкод
- Висока пропускна здатність
- Мінімальні втрати сигналу
- Безпека від прослуховування
Безпека та встановлення
⚠ Запобіжні заходи
- Не перевищуйте напругу 26В
- Мінімальна напруга 5.5В
- Уникайте механічних пошкоджень
- Захищайте оптичні конектори
🔧 Встановлення
- Підключіть живлення 5.5-26В
- З'єднайте оптоволокно
- Підключіть CRSF та відео
- Перевірте індикатори стану
Виробництво та схеми
📊 Схема підключення

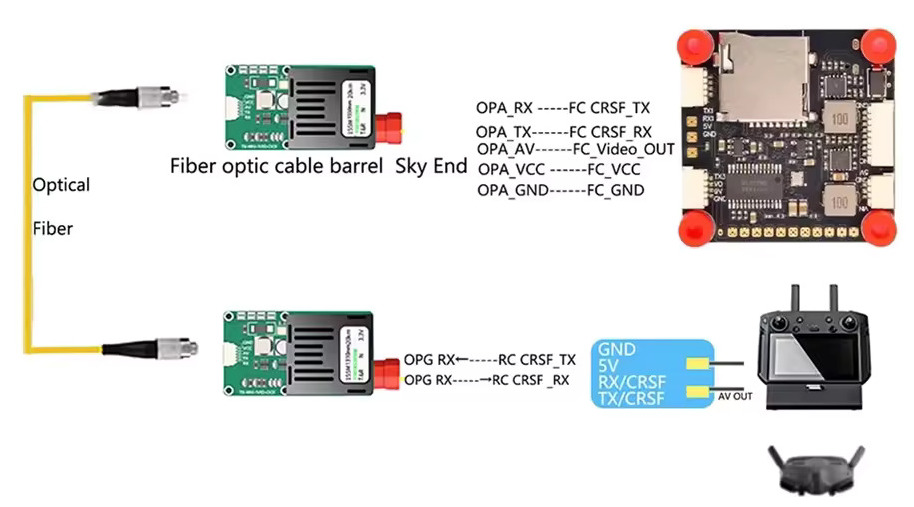

Приклад підключення NEXUS в FPV системі з передачею відео та керуючих сигналів
🏭 Виробництво
Процес виробництва та тестування оптичних трансиверів NEXUS з контролем якості
📧 Зворотний зв'язок
Зв'яжіться з нами для отримання додаткової інформації, технічної підтримки або замовлення продукції NEXUS.
